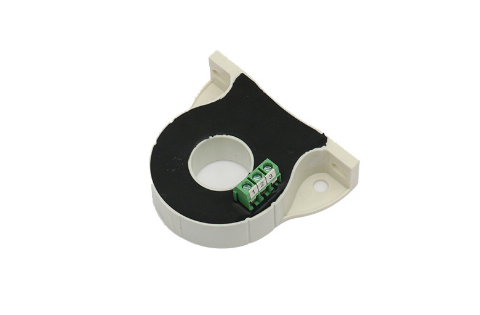

中車CRRC工業電流傳感器NACL.300R-S5
品牌：中車
型號：NACL.300R-S5
系列：工業電流傳感器
工作溫度范圍：-25℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
產品詳情
產品說明
該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器 | EN50178 |
線性度好 | 電池供電 | EN50155 |
低溫漂 | 變流器/逆變器 | |
寬頻帶 | UPS/SVG | |
快速響應 |
主要電氣參數 | |
額定測量電流 IPN（A） | 300 |
測量范圍 IP（A） | 0～±500 |
匝比 | 1:2000 |
電源電壓 VC（V） | +/-12V~+/-15V |
額定測量輸出 ISN(mA) | 150mA |
測量電阻 RM（Ω） | @±12V, ±300A: 0Ω~30Ω |
二次側電流消耗 IC(@±24V) | ≤25mA+ Secondary output current ISN |
隔離耐壓 | 6 kVrms/50Hz/1min |
精度 - 動態參數 | |
基本誤差δi | ≤±0.5% |
線性度誤差δL | ＜0.1% |
零點輸出電流IO | ≤±0.2mA |
零點溫漂IOT | ≤ ±0.6mA（-25℃~+85℃） |
響應時間tr | ≤1us |
di/dt精確度 | ＞50A/us |
頻率帶寬BW | DC..100kHz |
一般數據 | |
工作溫度 Ta | -25℃~+85℃ |
儲存溫度 Ts | -40℃~+90℃ |
重量 m | ≤85g |
| 機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式一(推薦) | 2hole ?4.2mm |
傳感器安裝方式二(推薦) | 2 hole ? 5.4mm |
推薦力矩 | 2.5 N·m |
母排尺寸(推薦) | ?15mm |
次邊電氣連接 | Three core pressure coupling |
| 備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。 2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V。 3.電量傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上(或0.06以下)。 4.電量傳感器安裝面平面度要求： (a).大平面安裝平面度國家標準11級或以上(或平面起伏小于0.25mm); (b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上(或平面起伏小于0.5mm); 5. 未注公差±1mm; |
