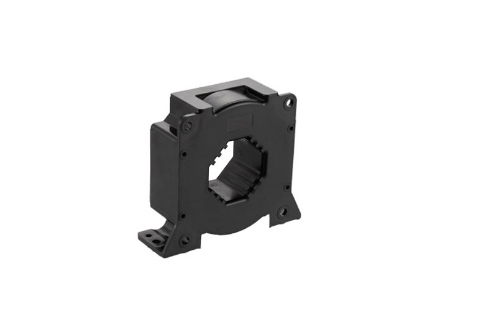

中車CRRC工業電流傳感器NACL.1000B-S5/SP3
品牌：中車CRRC
型號：NACL.1000B-S5/SP3
系列：工業電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：NACL.1000B-S5/SP3
產品詳情
產品說明
該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器AC | GB/T 25119-2010 |
線性度好 | 私服電機驅動 | |
低溫漂 | 電池供電 | |
寬頻帶 | 變流器/逆變器 | |
快速響應 | UPS/SVG |
主要電氣參數 | |
額定測量電流 IPN（A） | 1000 |
測量范圍 IP（A） | 0～±2100 |
匝比 | 1:3000 |
電源電壓 VC（V） | DC±(15~24)×(1±10%)V |
額定測量輸出 ISN(mA) | 333.33mA |
測量電阻 RM（Ω） | |
70℃ 85℃ @±1500A max: 0Ω 10Ω @±2100A max: 10Ω 14Ω | |
二次側電流消耗 IC(@±24V) | ≤35mA+ |
隔離耐壓 | 3.8kVrms/50Hz/1min |
精度 - 動態參數 | |
基本誤差δi (@IPN，TA=25℃) | ≤±0.4% |
線性度誤差δL | ＜0.1% |
零點輸出電流IO | ≤±0.6mA |
零點溫漂IOT | ≤±0.8mA（-40℃~+85℃） |
響應時間tr | ≤1us |
di/dt精確度 | ＞100A/us |
頻率帶寬BW | DC..100kHz |
一般數據 | |
工作溫度 Ta | -40℃~+85℃ |
儲存溫度 Ts | -45℃~+90℃ |
電氣間隙 | 16.8 |
爬電距離 | 18.3 |
相對漏電起痕指數 | ＞175 |
重量 | ≤850g |
機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式一(推薦) | 4 hole and 4 notch ?5.3mm |
傳感器安裝方式二(推薦) | 2 hole and 2 notches ? 5.3mm |
推薦力矩 | 3.5 N·m |
母排尺寸(推薦) | 40.5×13mm |
次邊電氣連接 | JST S3P-VH |
備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。 2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V。 3.電量傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。 4.電量傳感器安裝面平面度要求： (a).大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）； (b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）； 5.未注公差±1mm； |
