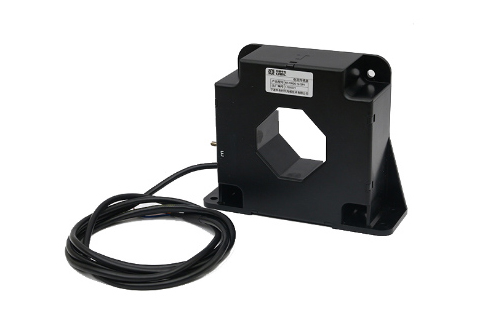

中車CRRC工業電流傳感器NT2000C-S/SP1(NACL.2000B1-S4)
品牌：中車CRRC
型號：NT2000C-S/SP1(NACL.2000B1-S4)
系列：工業電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
產品詳情
產品說明
該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器AC | EN50178 |
線性度好 | 電池供電 | |
低溫漂 | 變流器/逆變器 | |
寬頻帶 | UPS/SVG | |
快速響應 |
主要電氣參數 | |
額定測量電流 IPN（A） | 2000 |
測量范圍 IP（A） | 0～±3700 |
匝比 | 1:5000 |
電源電壓 VC（V） | DC±(15~24)×(1±10%)V |
額定測量輸出 ISN(mA) | 400mA |
測量電阻 RM（Ω） | |
70℃ 85℃ @±15V, ±2000A: 0Ω~7.5Ω @±15V, ±2400A: 0Ω~4Ω @±24V, ±2000A: 3Ω~27.5Ω @±24V, ±3700A: 0Ω~3Ω | |
二次側電流消耗 IC(@±24V) | ≤35mA+ |
隔離耐壓 | 12kVrms/50Hz/1min |
精度 - 動態參數 | |
基本誤差δi | ≤±0.4% |
線性度δL | ≤±0.1% |
零點輸出電流IO | ≤±0.5mA |
零點溫度漂移IOT | ≤±0.8mA（-50℃~+85℃） |
響應時間 | ≤1μS |
di/dt精確度 | ＞100A/us |
頻率帶寬BW | DC..100kHz |
一般數據 | |
工作溫度 Ta | -40℃~+85℃ |
儲存溫度 Ts | -45℃~+90℃ |
| 重量 | ≤1700g |
機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式一(推薦) | 4 hole ?6.5mm 4 M6 steel screws |
推薦力矩 | 4.5 N·m |
母排尺寸(推薦) | ?60.5mm |
次邊電氣連接 | （RVVP3×16/0.15） |
備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。 |
