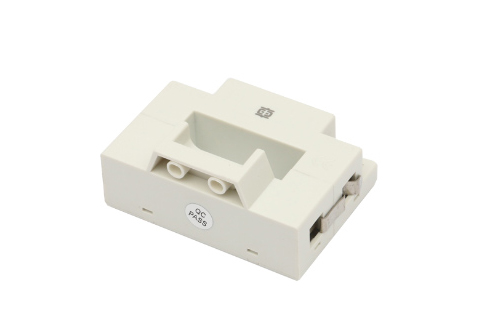

中車CRRC工業電流傳感器NCA1H-400A
品牌：中車CRRC
型號：NCA1H-400A
系列：工業電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
產品詳情
產 品 說 明
NCA1H-400A開環霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
| 產品優點 | 產品應用領域 | 參照標準 |
體積小 | 變頻器 | EN 50178: 1997 IEC 60950-1:2001 |
| 主要電氣參數 (@±IPN, RL = 10 kΩ, CL=10000PF TA = 25℃) | |
額定測量電流IPN | 400A |
測量范圍IPM | ±800A |
電源電壓VC | DC±15(1±5%)V |
電流消耗IC | ≤±25mA+輸出測量電壓/負載電阻 |
額定測量輸出VOUT | ±4V |
輸出內阻ROUT | 102Ω |
負載電阻RL | ≥10kΩ |
| 精度 - 動態參數 | |
基本誤差δi(IPN,TA=25℃) | ≤±1%of IPN |
線性度δL(0 … ±IPN) | ≤±1%of IPN |
零點輸出誤差δZ(TA = 25℃) | ≤±30mV |
磁滯失調電壓VOH(IP=0,1×IPN沖擊后) | ≤±35mV |
零點溫度漂移δZt(TA = -40℃~+85℃) | ≤±1mV/℃ |
滿量程溫度漂移 δFSt(TA =-40℃~+85℃) | ≤±2mV/℃ |
響應時間 TR(90% of IPN&di/dt > 100 A/μS) | ≤7μS |
帶寬(?3dB)BW | DC … 25kHz |
| 一般數據 | |
工作溫度Ta | -40~+85℃ |
儲存溫度Ts | -45~+90℃ |
重量m | ≤160g |
| 絕緣耐壓 | |
耐壓 | 6kV |
絕緣電阻RIS | ≥1000MΩ |
爬電距離 | 9.9mm |
電氣間隙 | 9.9mm |
| 機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式 | 2 M4 steel screws |
推薦力矩 | 2.5 N·m |
穿心孔 | 41×15mm |
次邊電氣連接 | Molex 22-04-1041 |
| 備注 |
1.當測量電流方向與傳感器上標示的 方向一致時，傳感器輸出VOUT為正。 2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V 3.傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。 4.傳感器接插件要求：接插件必須選用廠家提供的配件，禁止使用其它同型號類似配件。 傳感器安裝平面度要求: (a).大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）； (b).安裝面若有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）。 |
