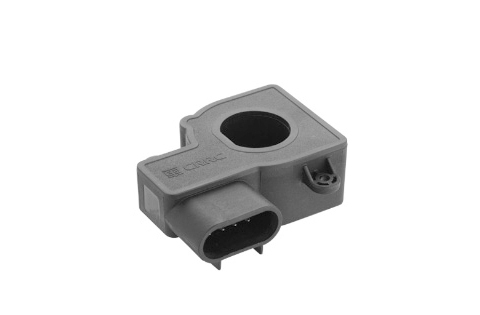

中車CRRC汽車電流傳感器NACA.350-S5/VA
品牌：中車
型號：NACA.350-S5/VA
系列：汽車電流傳感器
工作溫度范圍：-40℃~+125℃
應用領域：NACA.350-S5/VA電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品詳情
產品說明
NACA.350-S5/VA電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品優點 | 產品應用領域 | 參照標準 |
體積小 | 新能源汽車 | IEC 60068 |
極限性能指標 | |||||||
序號 | 參數 | 符號 | 單位 | 指標要求 | 備注 | ||
Min | Type | Max | |||||
正向電源電壓 | VC | V | 14 | 1min | |||
反向電源電壓 | VRC | V | -14 | 1min@TA=25℃ | |||
輸出過載電壓 | VOUT | V | 14 | ||||
持續輸出電流 | IOUT | mA | -10 | 10 | |||
通用性能指標 | |||||||
序號 | 參數 | 符號 | 單位 | 指標要求 | 備注 | ||
Min | Type | Max | |||||
供電電壓 | VC | V | 4.75 | 5 | 5.25 | ||
輸出電流 | IOUT | mA | -1 | 1 | |||
消耗電流 | IC | mA | 15 | 20 | |||
負載電阻 | RL | kΩ | 10 | ||||
負載電容 | CL | nF | 1 | 100 | |||
通道1 | |||||||
序號 | 參數 | 符號 | 單位 | 指標要求 | 備注 | ||
Min | Type | Max | |||||
原邊電流 | IP1 | A | -30 | 30 | |||
校準電流 | ICAL | A | -30 | 30 | |||
零點輸出電壓 | VO | V | 2.5 | @VC=5V | |||
增益 | G | mV/A | 66.7 | @VC=5V | |||
分辨率 | mV | 2.5 | @VC=5V | ||||
最小輸出鉗位電壓 | VSZ | V | 0.24 | 0.25 | 0.26 | @VC=5V | |
最大輸出鉗位電壓 | 4.74 | 4.75 | 4.76 | @VC=5V | |||
輸出阻抗 | ROUT | Ω | 1 | 10 | |||
帶寬 | BW | kHz | 1 | @-3dB | |||
電源上電時間 | ms | 110 | |||||
穩定時間（過載后） | ms | 25 | |||||
零點偏移電流 | IO1 | mA | ±100 | @TA=25℃ | |||
-300 | 300 | @-10℃＜TA＜65℃ | |||||
-500 | 500 | @-40℃＜TA＜125℃ | |||||
增益輸出誤差 | εG | % | -1.73 | ±0.5 | 1.73 | @TA=25℃ | |
-2.5 | ±2 | 2.5 | @-10℃＜TA＜65℃ | ||||
-4 | 4 | @-40℃＜TA＜125℃ | |||||
線性度誤差 | εL | % | -1 | 1 | |||
通道2 | |||||||
序號 | 參數 | 符號 | 單位 | 指標要求 | 備注 | ||
Min | Type | Max | |||||
原邊電流 | IP1 | A | -350 | 350 | |||
校準電流 | ICAL | A | -350 | 350 | |||
零點輸出電壓 | VO | V | 2.5 | @VC=5V | |||
增益 | G | mV/A | 5.7 | @VC=5V | |||
分辨率 | mV | 2.5 | @VC=5V | ||||
最小輸出鉗位電壓 | VSZ | V | 0.24 | 0.25 | 0.26 | @VC=5V | |
最大輸出鉗位電壓 | 4.74 | 4.75 | 4.76 | @VC=5V | |||
輸出阻抗 | ROUT | Ω | 1 | 10 | |||
帶寬 | BW | kHz | 1 | @-3dB | |||
電源上電時間 | ms | 110 | |||||
穩定時間（過載后） | ms | 25 | |||||
零點偏移電流 | IO1 | mA | ±3 | @TA=25℃ | |||
-4 | 4 | @-10℃＜TA＜65℃ | |||||
-4.5 | 4.5 | @-40℃＜TA＜125℃ | |||||
增益輸出誤差 | εG | % | ±0.5 | @TA=25℃ | |||
-2.5 | |||||||
