中車CRRC汽車電流傳感器NACA.XXXQ3-S6/VA
品牌：中車
型號：NACA.XXXQ3-S6/VA
系列：汽車電流傳感器
工作溫度范圍：-40℃~+125℃
應用領域：NACA XXXQ3-S6/VA系列三聯裝電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品詳情
產品說明
NACA XXXQ3-S6/VA系列三聯裝電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
性能要求 | ||||||
參數名稱 | 符號 | 單位 | 參數 | 條件 | ||
最小值 | 典型值 | 最大值 | ||||
電氣參數 | ||||||
最大量程 | IP | A | 800A~1200A | For more details, please contact CRRC | ||
儲存溫度 | TS | ℃ | -40 | 125 | ||
電源電壓 | UC | V | 4.75 | 5 | 5.25 | |
輸出電壓(線性) | Vout | V | Vout=(Uc/5)·(V0+G·Ip) | @UC | ||
靈敏度 | G | mV/A | 2000/Ip | |||
零點輸出 | VO | V | 2.5 | @UC=5V | ||
電流消耗 | IC | mA | 39 | 45 | @ UC=5V,No load on Vout | |
負載電阻 | RL | KΩ | 4.7 | 10 | ||
負載電容 | CL | nF | 5 | |||
輸出內阻 | ROUT | Ω | 2 | 4 | 8 | DC |
性能參數 | ||||||
零點輸出誤差 | X0 | % | -1 | 1 | @TA=25℃，@UC=5V | |
-1.5 | 1.5 | @-40℃＜TA＜125℃，@UC=5V | ||||
靈敏度誤差 | εG | % | ±1 | @TA=25℃，@UC=5V | ||
±2 | @-40℃＜TA＜125℃，@UC=5V | |||||
電零點偏移 | VOE | mV | ±4 | |||
磁零點偏移 | VOM | mV | ±3 | |||
比例誤差 | ?R | % | 0.5 | |||
線性度誤差 | εL | % | -1 | 1 | of full range | |
響應時間 | tr | μs | 2 | |||
帶寬 | BW | kHz | 40 | @-3dB | ||
相位差 | ?φ | ° | -4 | @DC to 1kHz | ||

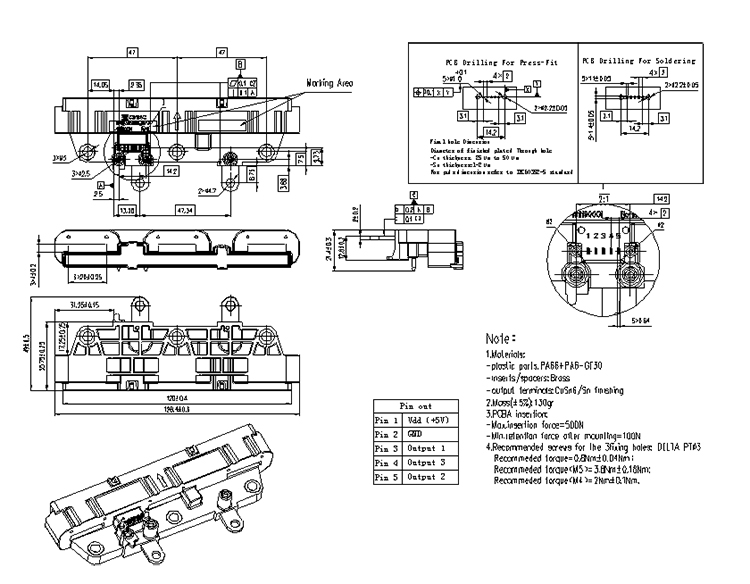

| 尺寸圖 |
系列尺寸 |
|
機械參數 | 備注 |
● Plastic case PA66+PA6 -GF 30 | ● ● VOUT>VO when IP flows in the positive direction (see arrow on drawing) |

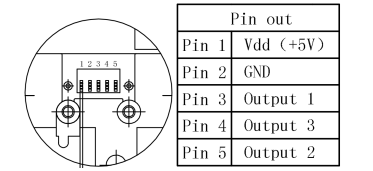

電氣接口 | |
| |
×
