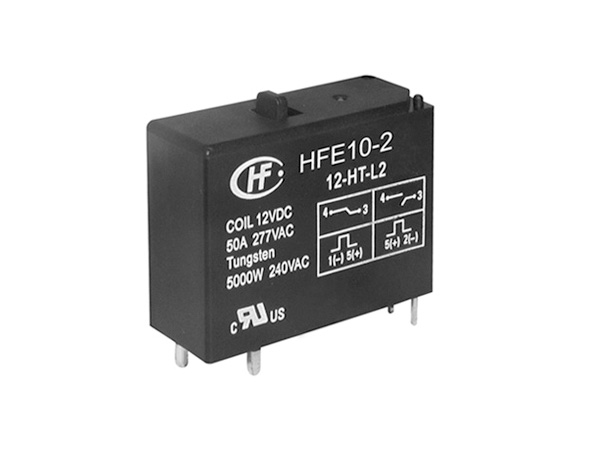

宏發 繼電器 電力繼電器 小型大功率磁保持繼電器HFE10
品牌：宏發
型號：HFE10
系列：HFE10
工作溫度范圍：-40°C?70°C
應用領域：燈控、工業控制、智能家居
產品詳情
產品型號 HFE10 線圈電壓類型 DC 線圈額定電壓 48, 6, 12, 9, 24 觸點形式 一組轉換（無VDE認證）, 一組常閉（無UL認證）, 一組常開 觸點數 單觸點 引出端方式 雙PCB安裝引出, 加長折彎引出, 加長型引出, 標準PCB板引出端, 寬腳引出 安裝形式 安裝板 封裝方式 防焊劑型, 塑封型 引出端結構形式 標準型 線圈功耗 標準型 線圈特征 單線圈磁保持, 雙線圈磁保持 觸點材料 AgSnO2 絕緣等級 F級 觸點鍍層 無鍍層 極性特點 標準極性, 反極性 額定電壓（V） 277 線圈引出端方式 標準型 額定線圈功率（W） 單線圈:1.5W
雙線圈:3W 介質耐壓（線圈與觸點間）(VAC 1min) 4000VAC 1min 動作時間 ≤15 釋放時間 ≤15 線圈電阻（Ω） 24×（1±10%）
54×（1±10%）
96×（1±10%）
384×（1±10%）
1536×（1±10%）
2×12×（1±10%）
2×27×（1±10%）
2×48×（1±10%）
2×192×（1±10%）
2×768×（1±10%） 爬電距離 6.4 電氣距離 5.5 絕緣電阻（MΩ） 1000 最大額定切換電流（阻性）（A） 50 最大切換電壓（VAC） 277 溫度范圍（最低）（℃） -40 溫度范圍（最高）（℃） 70 機械耐久性（次） 1000000 電耐久性（次） 100000 手動作業 有手動開關 觸點間隙 ≥0.45 產品描述 小型大功率磁保持繼電器 應用領域 燈控、工業控制、智能家居 重量 約32 體積（mm3） 39x15x30.2
雙線圈:3W 介質耐壓（線圈與觸點間）(VAC 1min) 4000VAC 1min 動作時間 ≤15 釋放時間 ≤15 線圈電阻（Ω） 24×（1±10%）
54×（1±10%）
96×（1±10%）
384×（1±10%）
1536×（1±10%）
2×12×（1±10%）
2×27×（1±10%）
2×48×（1±10%）
2×192×（1±10%）
2×768×（1±10%） 爬電距離 6.4 電氣距離 5.5 絕緣電阻（MΩ） 1000 最大額定切換電流（阻性）（A） 50 最大切換電壓（VAC） 277 溫度范圍（最低）（℃） -40 溫度范圍（最高）（℃） 70 機械耐久性（次） 1000000 電耐久性（次） 100000 手動作業 有手動開關 觸點間隙 ≥0.45 產品描述 小型大功率磁保持繼電器 應用領域 燈控、工業控制、智能家居 重量 約32 體積（mm3） 39x15x30.2
×
