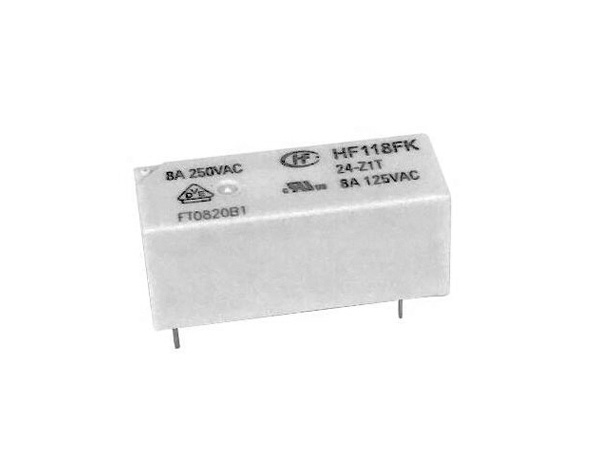

宏發 繼電器 功率繼電器 小型大功率繼電器HF118FK
品牌：宏發
型號：HF118FK
系列：HF118FK
工作溫度范圍：-40°C?85°C
應用領域：家用電器、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域
產品詳情
繼電器產品型號 HF118FK 線圈電源類型/線圈電壓類型 DC 線圈規格號/線圈工作電壓 5, 18, 12, 6, 24, 60, 48, 9 觸點形式 一組轉換, 一組常開 觸點數 單觸點 引出端形式/負載引出端方式 印制板式 安裝形式/安裝腳位 PCB安裝 封裝形式 非塑封型 引出端結構形式/引出端 1型腳位, 5型腳位 線圈功率/線圈功耗 標準型 線圈特征/線圈類型/工作方式 單穩態 觸點材料 AgNi, AgSnO2 絕緣等級/線圈絕緣等級 F級 觸點鍍層代號/鍍層代號/觸點鍍層 N/A, 鍍金 包裝形式 型管 負載電壓（單位：V） 250VAC 額定線圈功率（功耗）（數值）（單位：W） 005:0.22W
006:0.22W
009:0.23W
012:0.23W
018:0.25W
024:0.25W
048:0.29W
060:0.29W 介質耐壓（線圈與觸點間）（單位：V） 5000VAC 1min 動作時間（單位：ms） ≤10 釋放時間（單位：ms） ≤5 線圈電阻（單位：Ω） 005:113×(1±10%)
006:164×(1±10%)
009:360×(1±10%)
012:620×(1±10%)
018:1295×(1±10%)
024:2350×(1±10%)
048:8000×(1±10%)
060:12500×(1±10%) 爬電距離（單位：mm） 8 電氣距離（單位：mm） 8 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 10 最大額定切換電流（觸點負載（額定））（DC）（單位：A） 10 最大切換電壓（AC）（單位：V） 440 最大切換電壓（DC）（單位：V） 125 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 10000000 電耐久性（單位：次） 100000(更多細節請參閱樣本) IEC60335-1認證 符合 防爆認證 UL，VDE，IECEx 觸點間隙 0.3 產品描述 拍合式電磁繼電器 產品應用領域 家用電器、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域 重量 約8 體積（mm3） 28.5×10.1×12.5
006:0.22W
009:0.23W
012:0.23W
018:0.25W
024:0.25W
048:0.29W
060:0.29W 介質耐壓（線圈與觸點間）（單位：V） 5000VAC 1min 動作時間（單位：ms） ≤10 釋放時間（單位：ms） ≤5 線圈電阻（單位：Ω） 005:113×(1±10%)
006:164×(1±10%)
009:360×(1±10%)
012:620×(1±10%)
018:1295×(1±10%)
024:2350×(1±10%)
048:8000×(1±10%)
060:12500×(1±10%) 爬電距離（單位：mm） 8 電氣距離（單位：mm） 8 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 10 最大額定切換電流（觸點負載（額定））（DC）（單位：A） 10 最大切換電壓（AC）（單位：V） 440 最大切換電壓（DC）（單位：V） 125 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 10000000 電耐久性（單位：次） 100000(更多細節請參閱樣本) IEC60335-1認證 符合 防爆認證 UL，VDE，IECEx 觸點間隙 0.3 產品描述 拍合式電磁繼電器 產品應用領域 家用電器、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域 重量 約8 體積（mm3） 28.5×10.1×12.5
×
