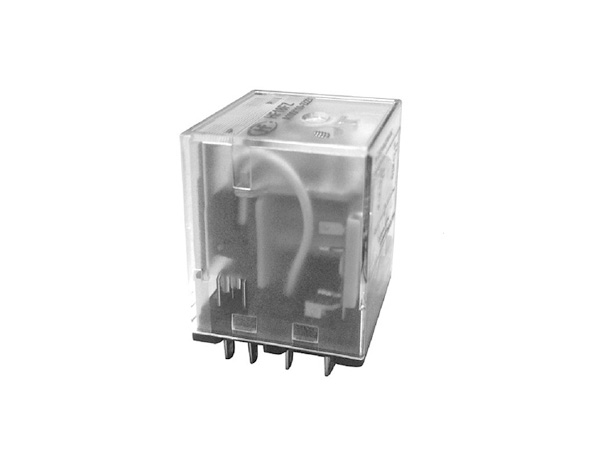

宏發繼電器 小型中功率繼電器 HF18FZ
品牌：宏發繼電器
型號：HF18FZ
系列：HF18FZ
工作溫度范圍：-40℃~+70℃
應用領域：工業控制,家用電器,加工設備
產品詳情
<table class="table" style="box-sizing: border-box; border-collapse: collapse; width: 1348px; margin-bottom: 1rem; color: rgb(33, 37, 41); font-family: -apple-system, BlinkMacSystemFont, " segoe="" ui",="" roboto,="" "helvetica="" neue",="" arial,="" "noto="" sans",="" sans-serif,="" "apple="" color="" emoji",="" "segoe="" ui="" symbol",="" emoji";="" font-size:="" 16px;"=""> 繼電器產品型號 HF18FZ 線圈電源類型/線圈電壓類型 DC 線圈規格號/線圈工作電壓 DC: 48, 100/110, 6, 12, 220, 24
AC: 48, 110/120, 12, 200/220, 100/110, 220/240, 24 觸點形式 兩組轉換, 四組轉換 觸點數 單觸點 引出端形式/負載引出端方式 QC引出端 安裝形式/安裝腳位 標準型 封裝形式 非塑封型 線圈功率/線圈功耗 標準型 線圈特征/線圈類型/工作方式 單穩態 觸點材料 AgNi 絕緣等級/線圈絕緣等級 F級 線圈并聯元件/組合元件代號 DC: 不帶組合元件, 帶續流二極管
AC: 不帶組合元件 面板結構形式代號 帶LED帶按鈕型, 無LED無按鈕型, 帶LED無按鈕型 觸點鍍層代號/鍍層代號/觸點鍍層 鍍金, 不鍍金 包裝形式 吸塑片 負載電壓（單位：V） 額定線圈功率（功耗）（數值）（單位：W） 約0.9 介質耐壓（線圈與觸點間）（單位：V） 2000 動作時間（單位：ms） ≤20 釋放時間（單位：ms） ≤15 線圈電阻（單位：Ω） 6:41×(1±15%)
12:165×(1±15%)
24:662×(1±15%)
48:2725×(1±15%)
100/110:11440×(1±15%)
220:53780×(1±15%) 爬電距離（單位：mm） 3.2 電氣距離（單位：mm） 3.0 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 7 最大額定切換電流（觸點負載（額定））（DC）（單位：A） 7 最大切換電壓（AC）（單位：V） 277Va.c. 最大切換電壓（DC）（單位：V） 30Vd.c. 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 70 機械耐久性（單位：次） 50000000(更多細節請參閱樣本) 電耐久性（單位：次） 400000(更多細節請參閱樣本) IEC60335-1認證 符合 產品描述 小型中功率繼電器 產品應用領域 工業控制,家用電器,加工設備 產品應用場合 控制盤,電源,成型機,焊接設備,自動販賣機,通信設備,防災設備,復印機,測量儀器,娛樂機器 重量 約35.6 體積（mm3） 不帶按鈕:28×21.5×36
帶按鈕:28×21.5×37.5
AC: 48, 110/120, 12, 200/220, 100/110, 220/240, 24 觸點形式 兩組轉換, 四組轉換 觸點數 單觸點 引出端形式/負載引出端方式 QC引出端 安裝形式/安裝腳位 標準型 封裝形式 非塑封型 線圈功率/線圈功耗 標準型 線圈特征/線圈類型/工作方式 單穩態 觸點材料 AgNi 絕緣等級/線圈絕緣等級 F級 線圈并聯元件/組合元件代號 DC: 不帶組合元件, 帶續流二極管
AC: 不帶組合元件 面板結構形式代號 帶LED帶按鈕型, 無LED無按鈕型, 帶LED無按鈕型 觸點鍍層代號/鍍層代號/觸點鍍層 鍍金, 不鍍金 包裝形式 吸塑片 負載電壓（單位：V） 額定線圈功率（功耗）（數值）（單位：W） 約0.9 介質耐壓（線圈與觸點間）（單位：V） 2000 動作時間（單位：ms） ≤20 釋放時間（單位：ms） ≤15 線圈電阻（單位：Ω） 6:41×(1±15%)
12:165×(1±15%)
24:662×(1±15%)
48:2725×(1±15%)
100/110:11440×(1±15%)
220:53780×(1±15%) 爬電距離（單位：mm） 3.2 電氣距離（單位：mm） 3.0 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 7 最大額定切換電流（觸點負載（額定））（DC）（單位：A） 7 最大切換電壓（AC）（單位：V） 277Va.c. 最大切換電壓（DC）（單位：V） 30Vd.c. 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 70 機械耐久性（單位：次） 50000000(更多細節請參閱樣本) 電耐久性（單位：次） 400000(更多細節請參閱樣本) IEC60335-1認證 符合 產品描述 小型中功率繼電器 產品應用領域 工業控制,家用電器,加工設備 產品應用場合 控制盤,電源,成型機,焊接設備,自動販賣機,通信設備,防災設備,復印機,測量儀器,娛樂機器 重量 約35.6 體積（mm3） 不帶按鈕:28×21.5×36
帶按鈕:28×21.5×37.5
×
