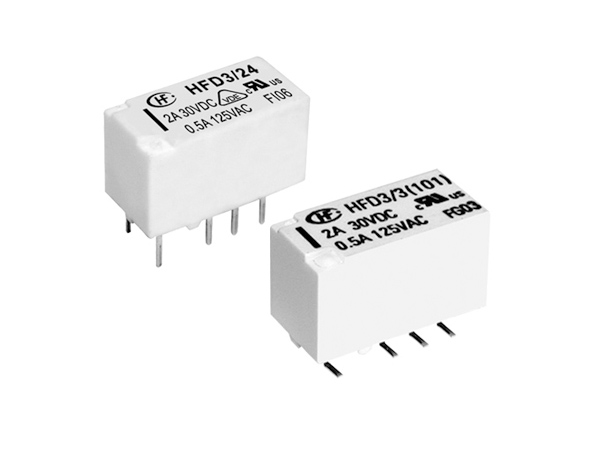

繼電器產品型號 HFD3 線圈電源類型/線圈電壓類型 DC 線圈規格號/線圈工作電壓 48, 12, 2.4, 4.5, 9, 1.5, 6, 24, 3, 5 觸點形式 兩組轉換 觸點數 雙觸點 引出端形式/負載引出端方式 DIP、SMT 安裝形式/安裝腳位 標準表面貼裝型(SMT), 雙列直插型(DIP), 短腳表面貼裝型(SMT) 封裝形式 塑封型 線圈特征/線圈類型/工作方式 單線圈磁保持, 單穩態, 雙線圈磁保持 觸點材料 AgNi+鍍金, AgPd+鍍金 觸點鍍層代號/鍍層代號/觸點鍍層 鍍金 包裝形式 管狀包裝, 帶盤包裝 額定線圈功率（功耗）（數值）（單位：W） 約0.14
約0.27
約0.1
約0.2 介質耐壓（線圈與觸點間）（單位：V） 2000VAC 1min 動作時間（單位：ms） ≤4 釋放時間（單位：ms） ≤4 線圈電阻（單位：Ω） 分別填寫 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 4 最大額定切換電流（觸點負載（額定））（DC）（單位：A） 4 最大切換電壓（AC）（單位：V） 277 最大切換電壓（DC）（單位：V） 220 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 100000000 電耐久性（單位：次） 100000(更多細節請參閱樣本) IEC60335-1認證 符合 防爆認證 IBExU 產品描述 單穩態單線圈極化、或磁保持單線圈、或磁保持雙線圈直流電磁繼電器 產品應用領域 程控交換機、傳真機、電話機、儀器儀表、智能家居、溫控器、工業及辦公自動化控制、門禁/安防控制等領域 重量 約2 體積（mm3） 15.0×7.5×9.0
